Ворота, двери и проёмы для ангаров
Сравнение 7 типов ворот и 7 вариантов дверей: открывание, утепление, интенсивность, полезный проём и требования к установке в каркас ангара.
Выбор начинается с движения через проём
Опишите, кто и что проходит через здание: люди, погрузчики, грузовики, сельхозтехника или воздушное судно. Укажите габариты груза, частоту открывания, режим температуры и доступное место вокруг проёма. Это позволяет выбрать механизм открывания и размеры в свету.
Каркас воспринимает нагрузки от обрамления, направляющих, приводов и ветрового воздействия на закрытое полотно. Поэтому ворота включают в проект здания, а не выбирают после изготовления торца. Открытый проём также учитывают при расчёте ветровых воздействий.
7 типов ворот: сравнение по работе, а не только по цене
Ниже приведены конструктивные варианты. Конкретная серия может иметь свои ограничения по размерам, ветру, температуре и интенсивности. Для покупки следует сравнивать паспорт целого изделия, монтажные требования и сервис, а не отдельный материал полотна. Скорость открытия сама по себе не характеризует безопасность и ресурс.

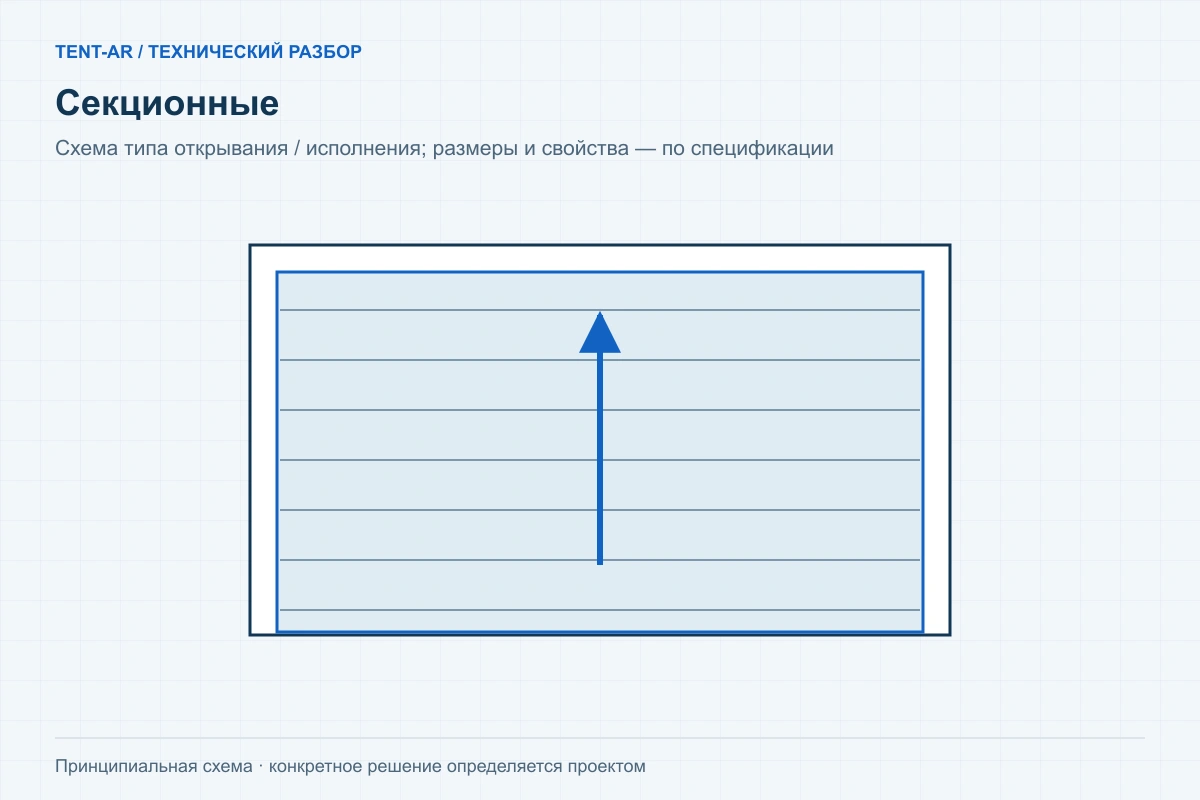

ВОРОТА / 01
Секционные
Утеплённые склады и производственные помещения. Полотно поднимается по направляющим к потолку.
Что проверить
Проверяют притолоку, боковые зоны, траекторию под кровлей, ресурс циклов, уплотнения и защиту от падения.
Учесть: Занимают пространство под потолком; траектория не должна пересекать фермы и коммуникации.

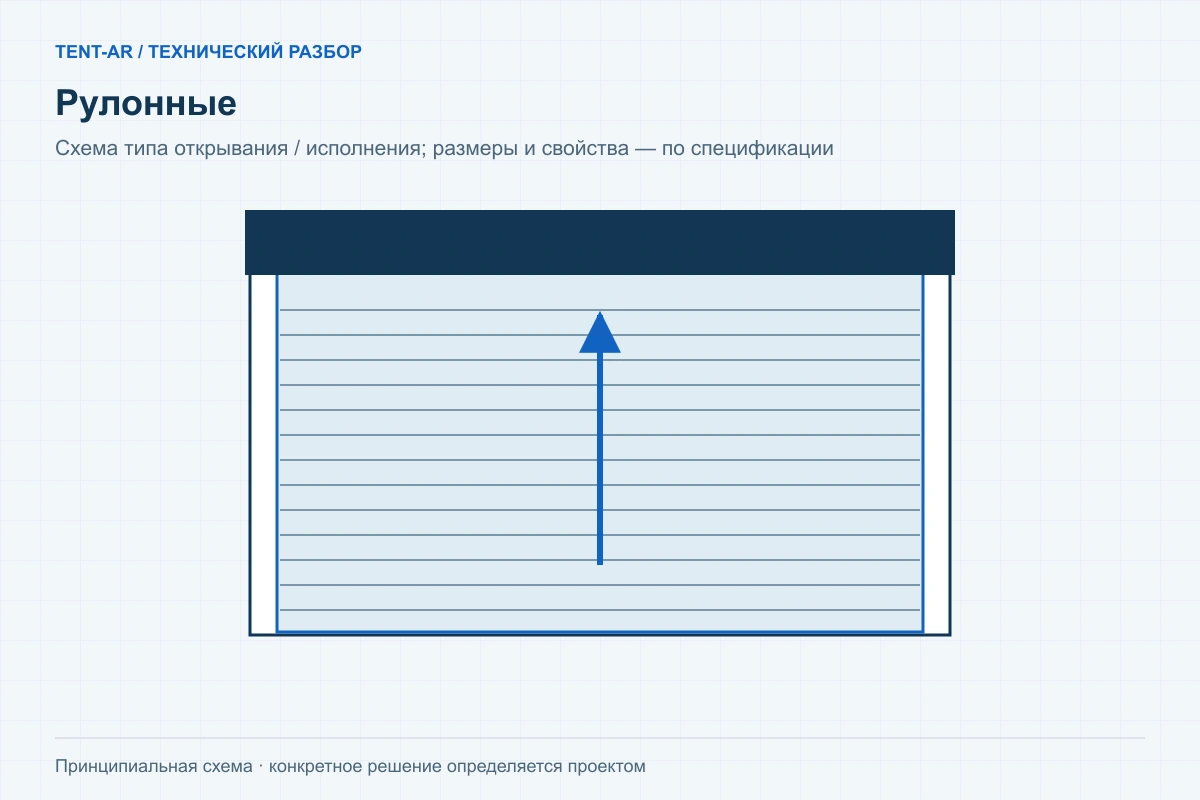

ВОРОТА / 02
Рулонные
Проёмы, где важно компактно собрать полотно над въездом. Ламели сворачиваются на вал.
Что проверить
Материал ламелей, размер короба, ветровая стойкость, направляющие, привод и аварийное открывание.
Учесть: Короб и направляющие уменьшают доступный габарит; теплоизоляцию уточняют для конкретной серии.

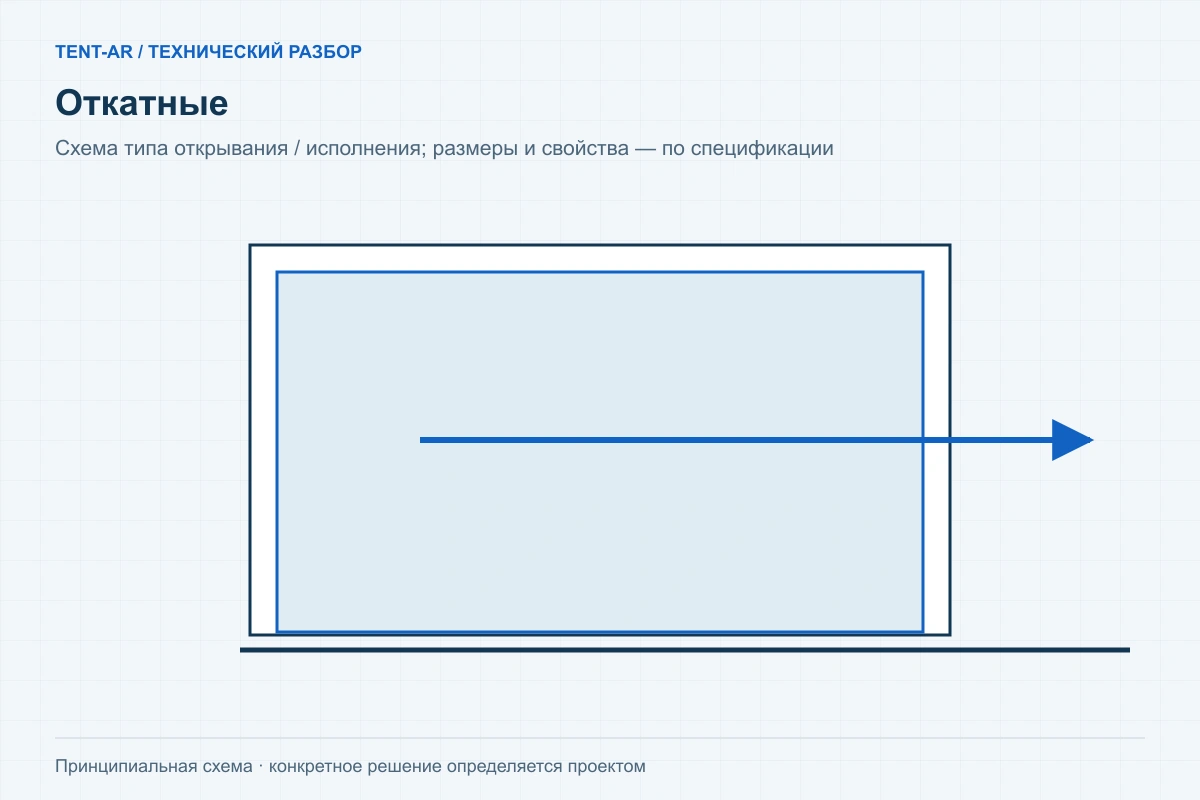

ВОРОТА / 03
Откатные
Широкие технологические въезды при наличии свободной зоны сбоку. Створка движется вдоль стены.
Что проверить
Масса полотна, опорная схема, направляющие, ветровые воздействия и свободная зона отката.
Учесть: Сбоку нужен участок не меньше требуемого хода полотна; нельзя занять его оборудованием.
ВОРОТА / 04

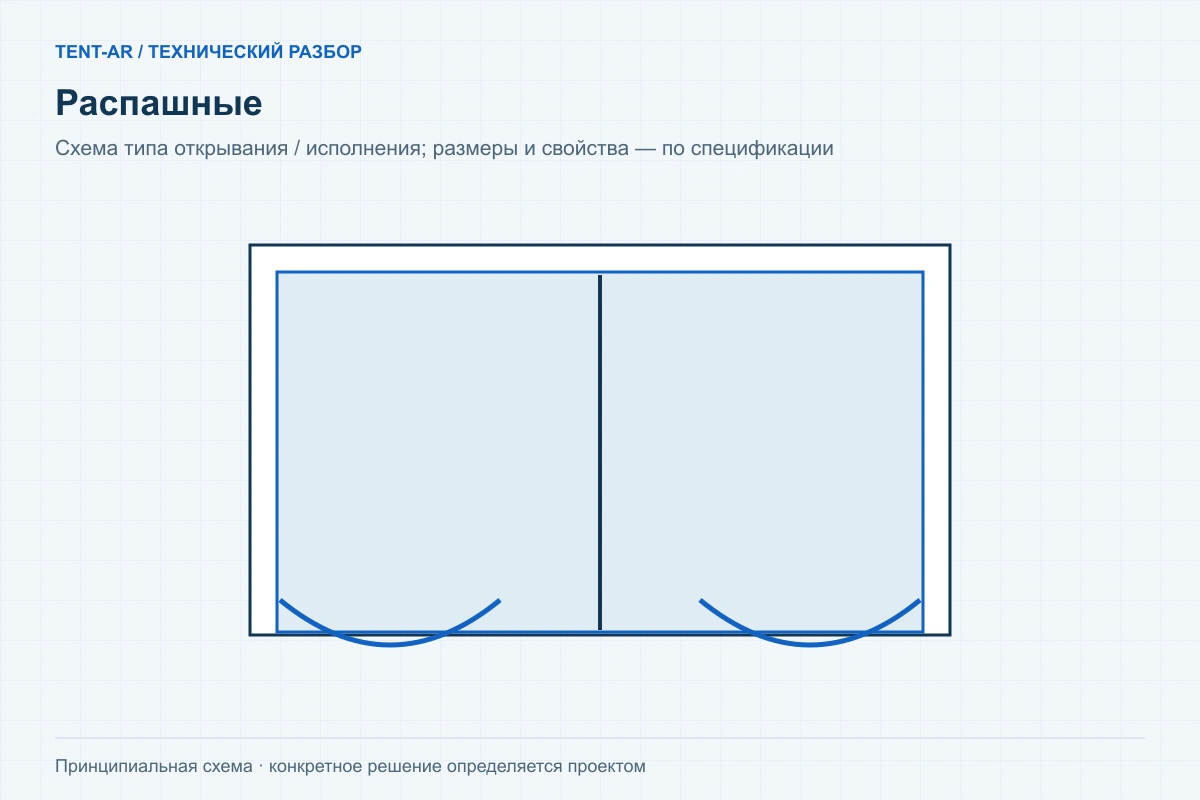

Распашные
Въезды с невысокой интенсивностью использования и достаточной площадкой перед проёмом.
Что проверить
Направление открывания, петли и стойки, фиксаторы, привод, обледенение и уплотнения.
Учесть: Открытые створки занимают площадь и воспринимают ветер; требуется безопасная фиксация.
ВОРОТА / 05

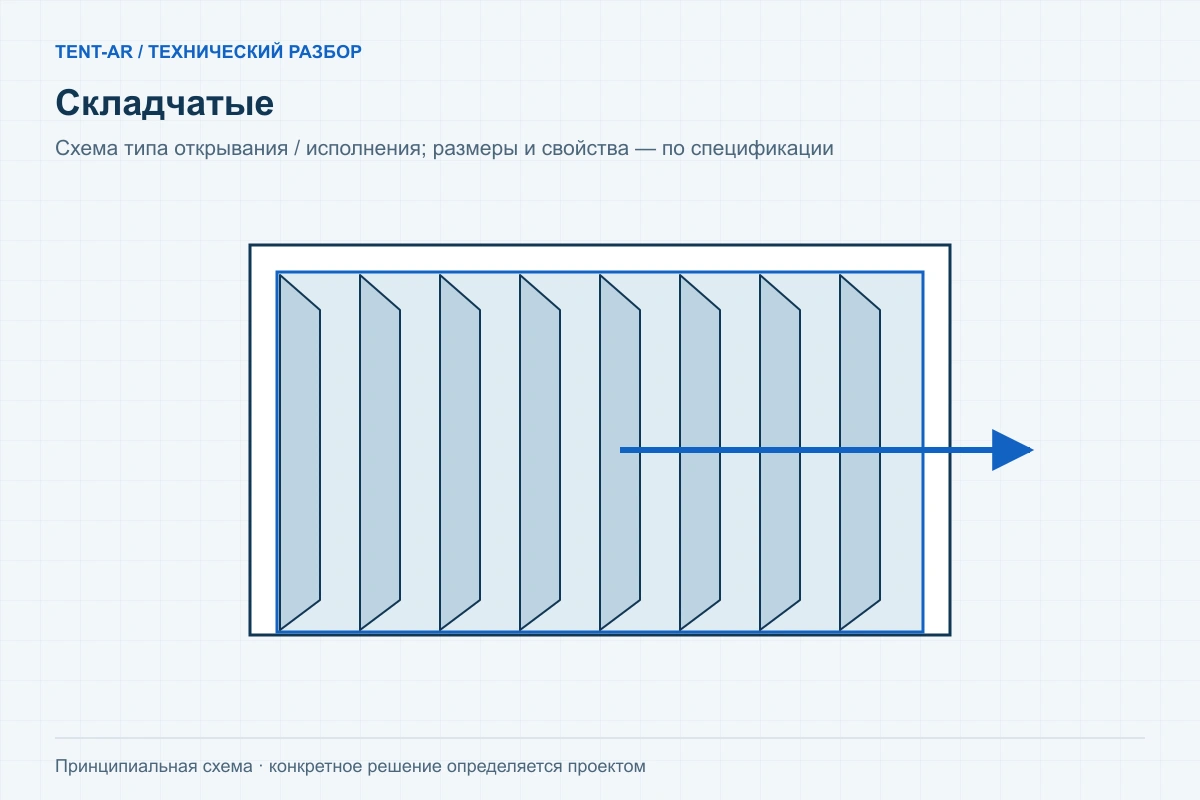

Складчатые
Широкие въезды и здания, где створки удобно собрать в пакет у края проёма.
Что проверить
Число секций, нижние / верхние направляющие, размер пакета, герметизация и режим эксплуатации.
Учесть: Сложенные створки могут уменьшить чистый проём; стыков и подвижных узлов больше.

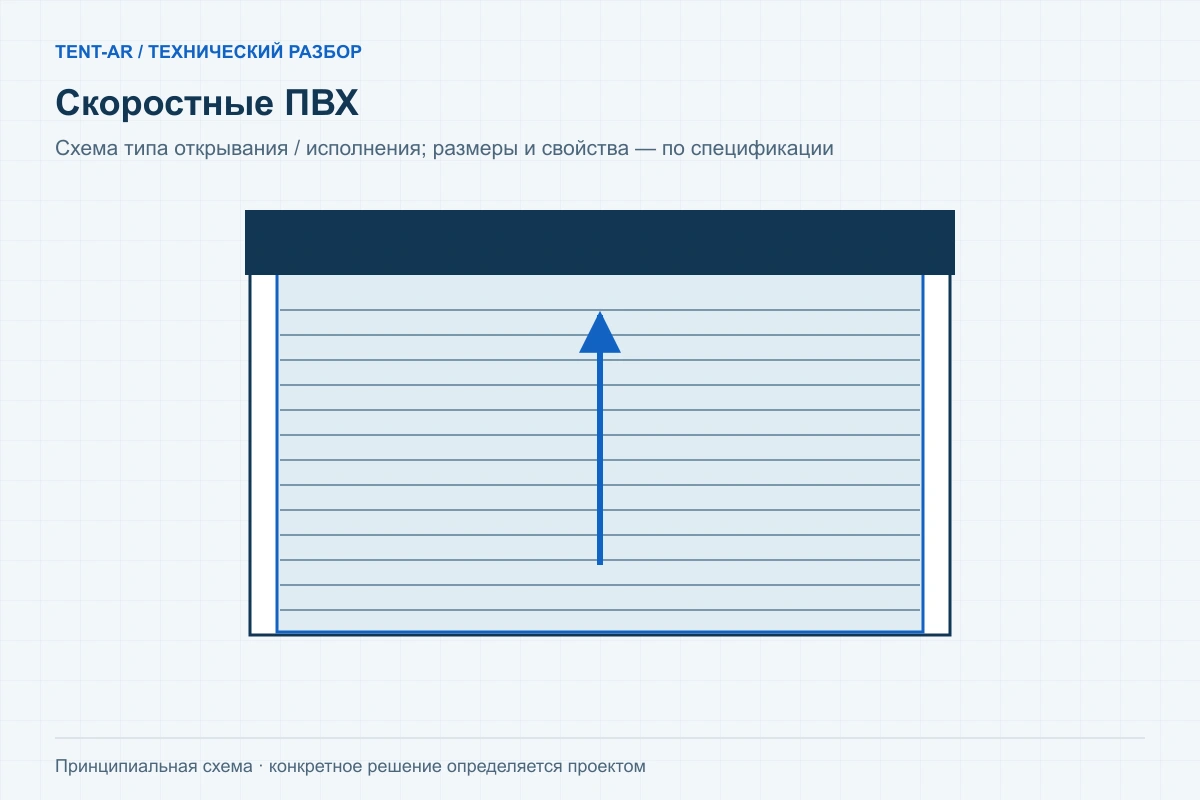

ВОРОТА / 06
Скоростные ПВХ
Частые перемещения внутри предприятия; наружное применение — только для подходящего исполнения.
Что проверить
Допустимый ветер, скорость, интенсивность, безопасность, восстановление полотна и температурный режим.
Учесть: Гибкое полотно не равно утеплённым противовзломным воротам. Для внешнего контура иногда нужны вторые ворота.
ВОРОТА / 07

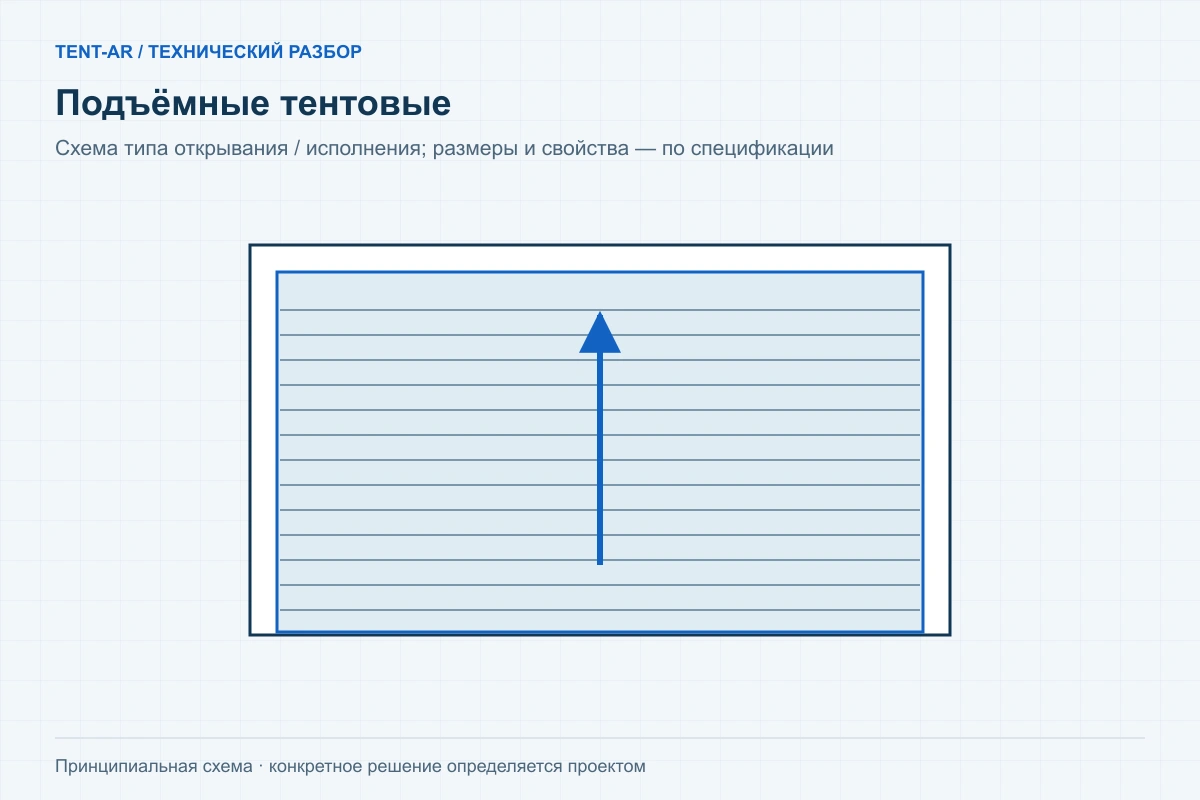

Подъёмные тентовые
Большие проёмы для техники и специальной логистики. Гибкое полотно поднимается и собирается сверху.
Что проверить
Расчёт направляющих, ветровые условия, габарит собранного полотна, подъёмный механизм и аварийный режим.
Учесть: Большой проём требует согласования с каркасом; размеры и скорость определяются конкретной системой.
Сравнение механизмов ворот
| Тип | Когда рассматривать | Ограничение |
|---|---|---|
| Секционные | Утеплённые склады и производственные помещения. Полотно поднимается по направляющим к потолку. | Занимают пространство под потолком; траектория не должна пересекать фермы и коммуникации. |
| Рулонные | Проёмы, где важно компактно собрать полотно над въездом. Ламели сворачиваются на вал. | Короб и направляющие уменьшают доступный габарит; теплоизоляцию уточняют для конкретной серии. |
| Откатные | Широкие технологические въезды при наличии свободной зоны сбоку. Створка движется вдоль стены. | Сбоку нужен участок не меньше требуемого хода полотна; нельзя занять его оборудованием. |
| Распашные | Въезды с невысокой интенсивностью использования и достаточной площадкой перед проёмом. | Открытые створки занимают площадь и воспринимают ветер; требуется безопасная фиксация. |
| Складчатые | Широкие въезды и здания, где створки удобно собрать в пакет у края проёма. | Сложенные створки могут уменьшить чистый проём; стыков и подвижных узлов больше. |
| Скоростные ПВХ | Частые перемещения внутри предприятия; наружное применение — только для подходящего исполнения. | Гибкое полотно не равно утеплённым противовзломным воротам. Для внешнего контура иногда нужны вторые ворота. |
| Подъёмные тентовые | Большие проёмы для техники и специальной логистики. Гибкое полотно поднимается и собирается сверху. | Большой проём требует согласования с каркасом; размеры и скорость определяются конкретной системой. |
7 вариантов дверей: функции могут сочетаться
Дверь может одновременно быть утеплённой, двупольной и предназначенной для эвакуации. Поэтому приведённые варианты — полезные сценарии подбора, а не взаимоисключающие категории. Противопожарные характеристики и требования к выходам определяются проектом; обычную техническую дверь нельзя обозначать противопожарной по внешнему сходству.
ДВЕРЬ / 01

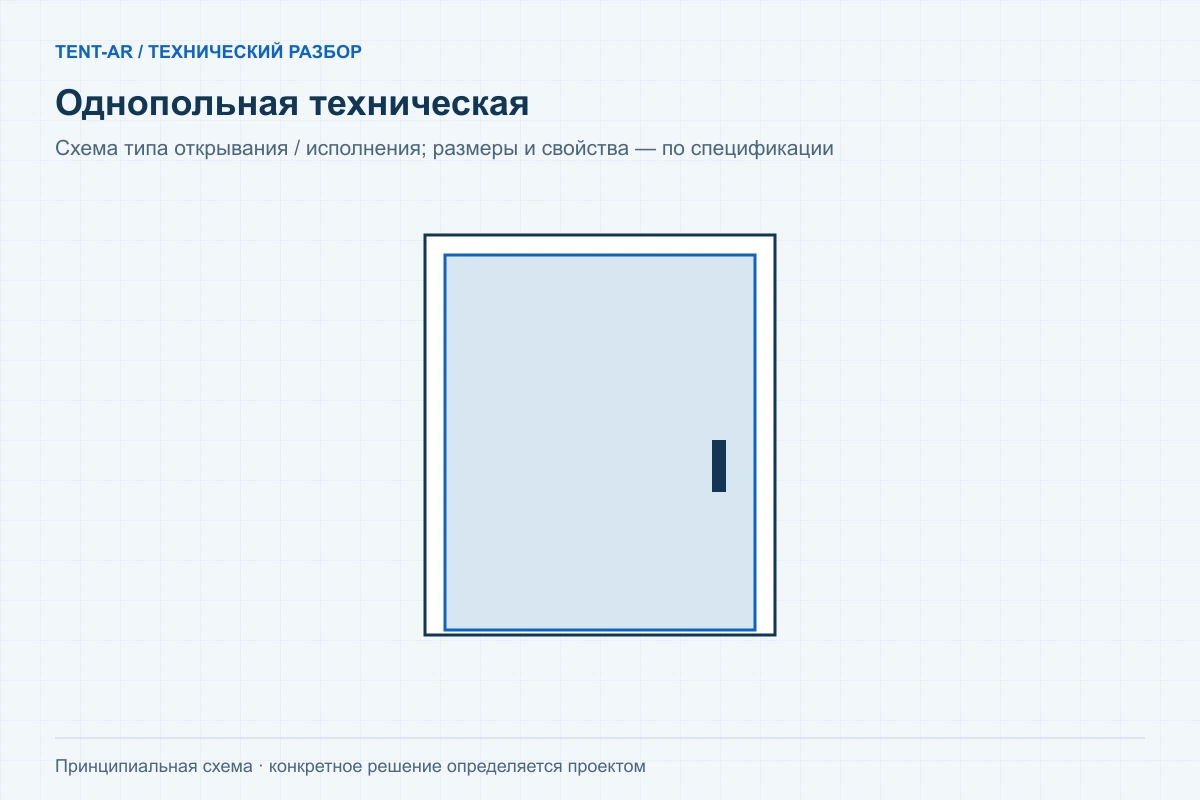

Однопольная техническая
Обычный проход персонала в техническую зону.
Что проверить
Материал полотна, чистый проход, порог, замок, доводчик и антикоррозионная защита.

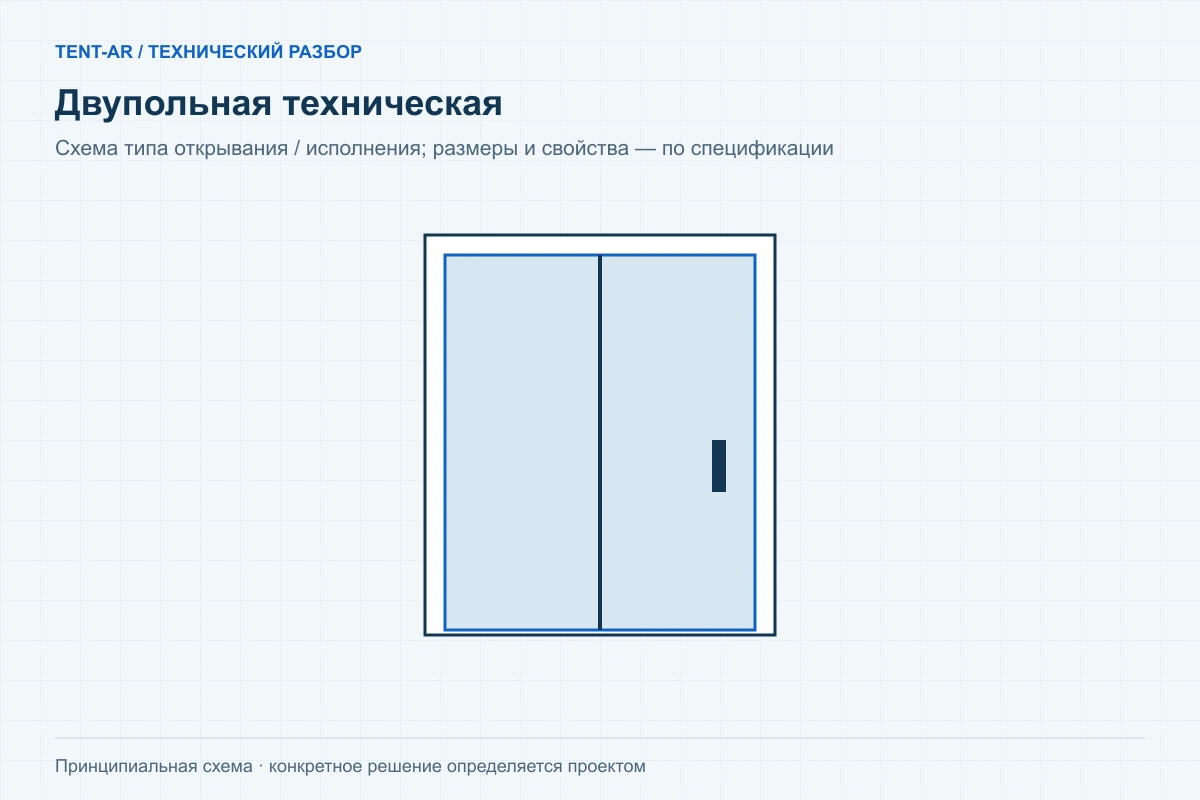

ДВЕРЬ / 02
Двупольная техническая
Проход людей и периодическое перемещение крупного оборудования.
Что проверить
Рабочая створка, фиксация второй створки, суммарный проход и порядок закрывания.
ДВЕРЬ / 03

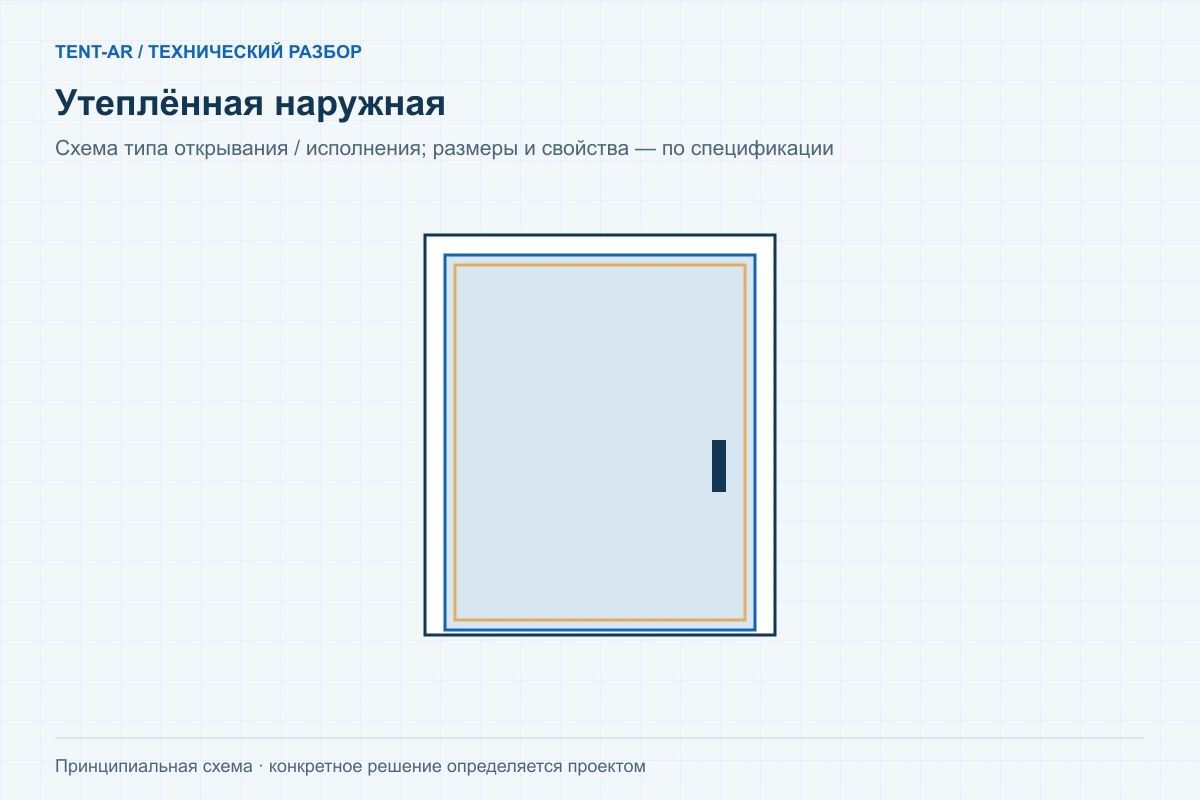

Утеплённая наружная
Вход в отапливаемое помещение.
Что проверить
Теплопередача всей дверной системы, уплотнения, терморазрывы коробки / полотна и защита примыкания.
ДВЕРЬ / 04

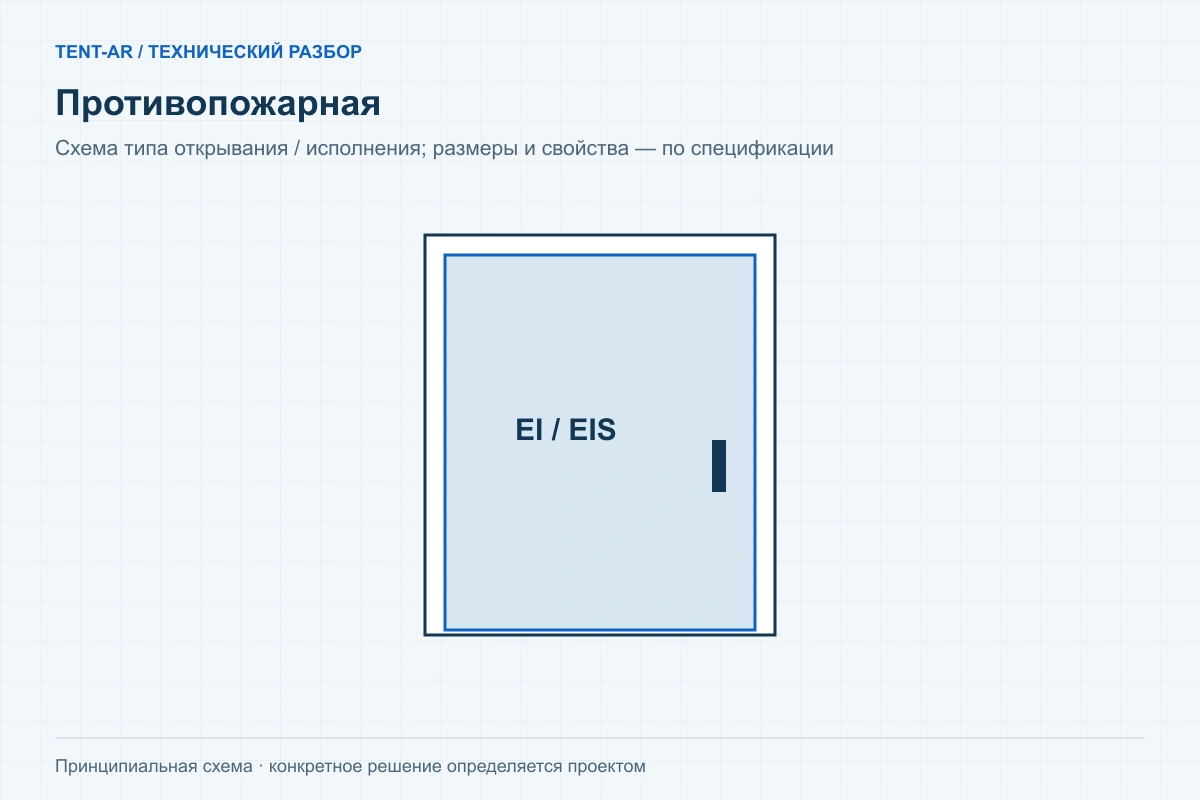

Противопожарная
Проём в требуемой проектом противопожарной преграде.
Что проверить
Подтверждённые характеристики конкретного изделия, исполнение коробки, фурнитура и монтажный узел.
ДВЕРЬ / 05

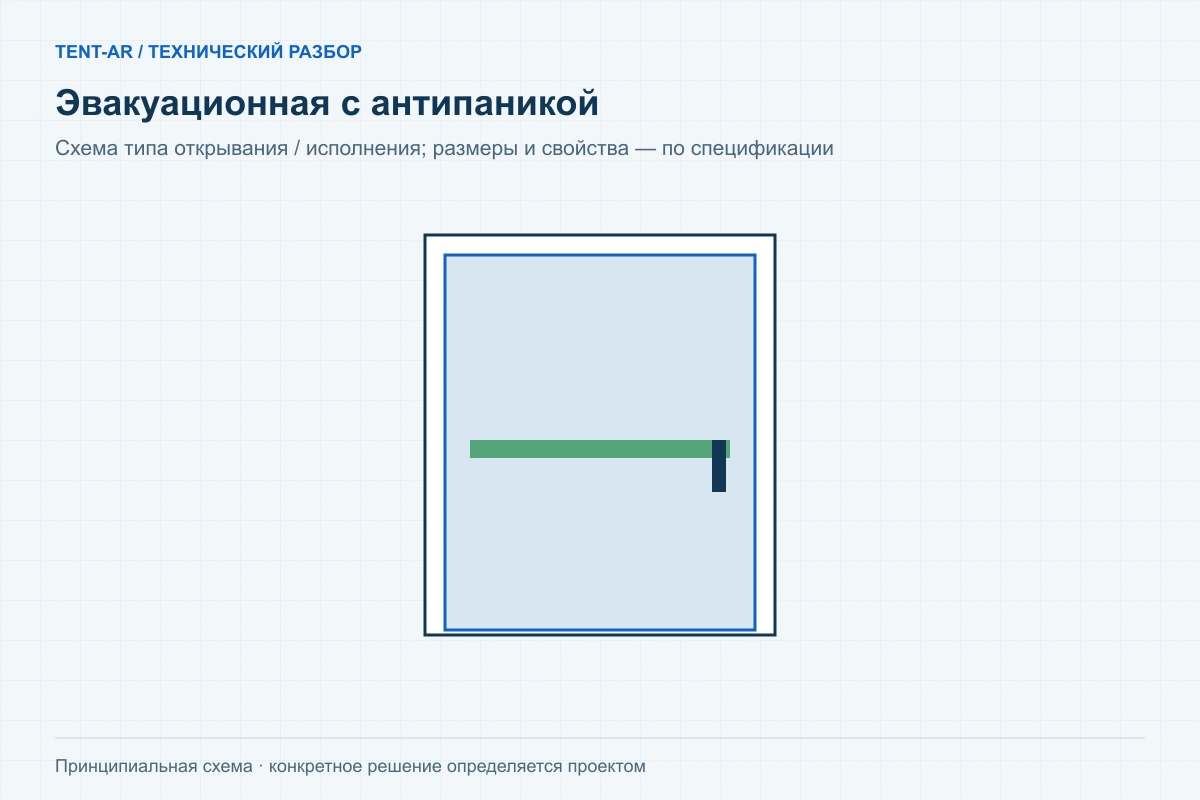

Эвакуационная с антипаникой
Выход, где проект предусматривает соответствующее направление открывания и устройство разблокирования.
Что проверить
Чистый проход, открывание изнутри, допустимая фурнитура, освещение и обозначение выхода.
ДВЕРЬ / 06

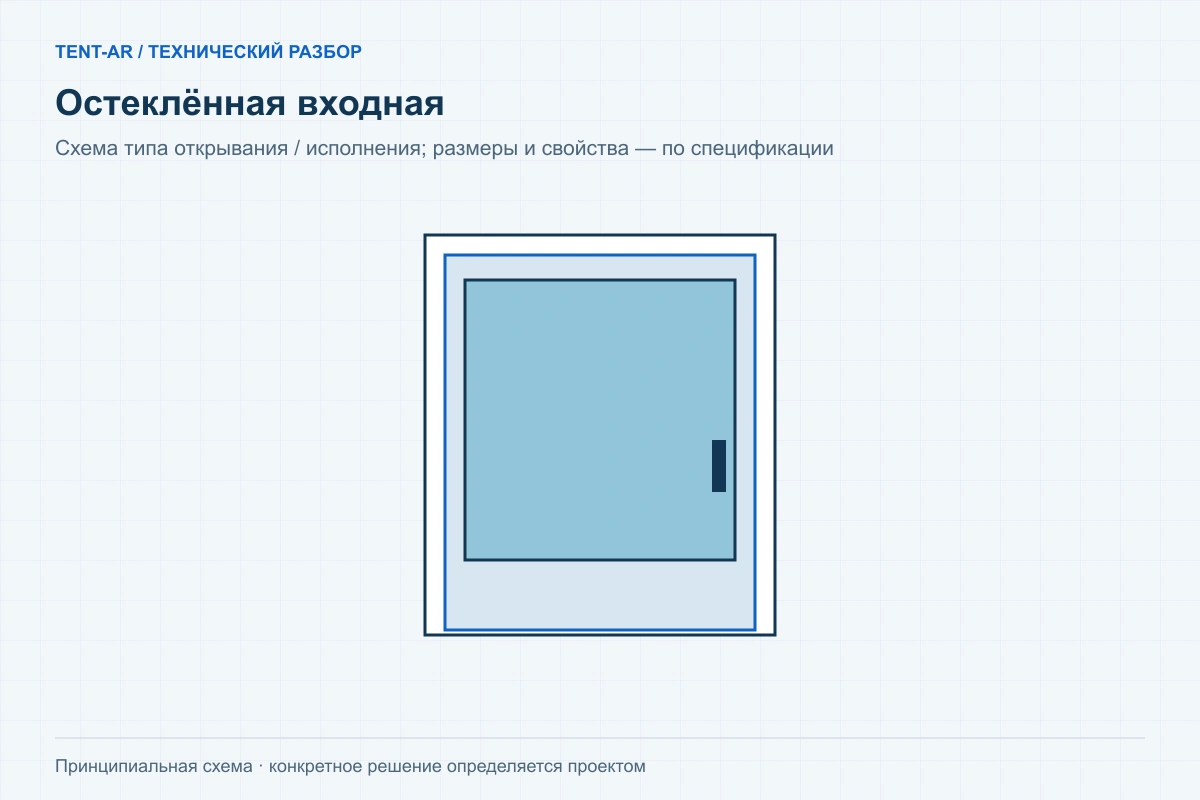

Остеклённая входная
Входная группа с визуальным контролем прохода и естественным светом.
Что проверить
Безопасное остекление, холодный / тёплый профиль, порог, доводчик и возможный тамбур.

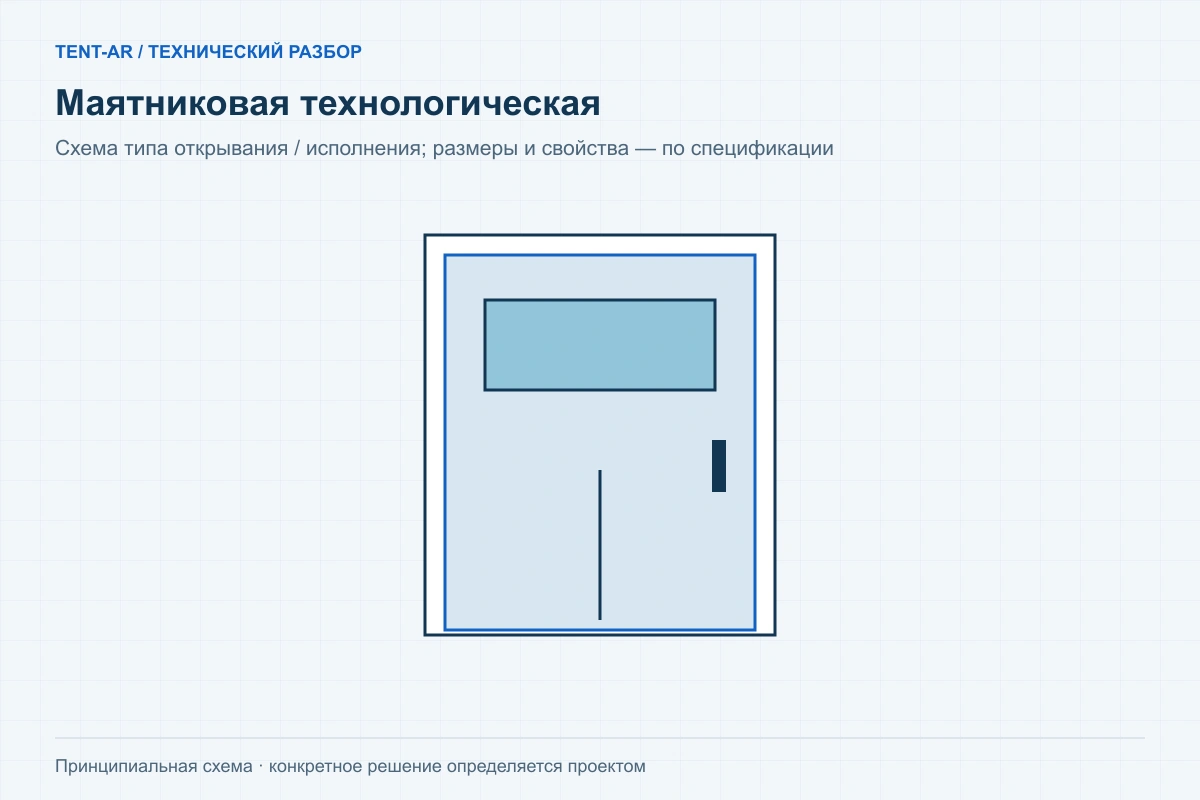

ДВЕРЬ / 07
Маятниковая технологическая
Внутреннее разделение зон с частым перемещением персонала и тележек.
Что проверить
Материал полотна, обзорные окна, отбойники, двусторонний ход и гигиенические требования.
Сравнение дверей по задаче
| Исполнение | Назначение | Параметры выбора |
|---|---|---|
| Однопольная техническая | Обычный проход персонала в техническую зону. | Материал полотна, чистый проход, порог, замок, доводчик и антикоррозионная защита. |
| Двупольная техническая | Проход людей и периодическое перемещение крупного оборудования. | Рабочая створка, фиксация второй створки, суммарный проход и порядок закрывания. |
| Утеплённая наружная | Вход в отапливаемое помещение. | Теплопередача всей дверной системы, уплотнения, терморазрывы коробки / полотна и защита примыкания. |
| Противопожарная | Проём в требуемой проектом противопожарной преграде. | Подтверждённые характеристики конкретного изделия, исполнение коробки, фурнитура и монтажный узел. |
| Эвакуационная с антипаникой | Выход, где проект предусматривает соответствующее направление открывания и устройство разблокирования. | Чистый проход, открывание изнутри, допустимая фурнитура, освещение и обозначение выхода. |
| Остеклённая входная | Входная группа с визуальным контролем прохода и естественным светом. | Безопасное остекление, холодный / тёплый профиль, порог, доводчик и возможный тамбур. |
| Маятниковая технологическая | Внутреннее разделение зон с частым перемещением персонала и тележек. | Материал полотна, обзорные окна, отбойники, двусторонний ход и гигиенические требования. |
Чистый проём, строительный проём и монтажные зоны
На чертеже отдельно указывают размер отверстия в конструкции и свободный проход после монтажа коробки, направляющих и полотна. Требуется место под притолокой, рядом с проёмом и по траектории движения створок. Также проверяют отметку пола, уклон подъезда, порог и водоотвод.
Калитка внутри ворот может быть удобна, но её допустимость как эвакуационного выхода проверяется отдельно. Для персонала часто целесообразен самостоятельный вход: тогда не требуется открывать большие ворота при каждом проходе.
Что входит в комплект
Фиксируйте полотно, раму, направляющие, привод, органы управления, датчики безопасности, аварийное открывание, монтаж и пусконаладку. Для наружных ворот уточняйте поведение при отключении питания и безопасный порядок работы при ветре. Обслуживание, запасные части и доступ к механизму влияют на стоимость владения не меньше первоначальной цены.
В ТЕХНИЧЕСКОЕ ЗАДАНИЕ
Параметры для согласования
| Параметр | Что согласовать |
|---|---|
| Габариты | Чистый проход + размеры строительного проёма и монтажных зон |
| Режим | Число циклов, температура, влажность и наружный / внутренний монтаж |
| Тепловой контур | Полотно, коробка, уплотнения и примыкание к стене |
| Безопасность | Датчики, фиксация, защита от падения и аварийное открывание |
| Сервис | Регламент, доступ, запасные части и порядок ремонта |
