Узлы каркаса, оболочки и основания
Ключевые узлы ангара: опора, стык фермы, кедерное крепление, цоколь, проёмы и сопряжение тентовой кровли с панельной стеной.
Узел связывает расчёт, изготовление и монтаж

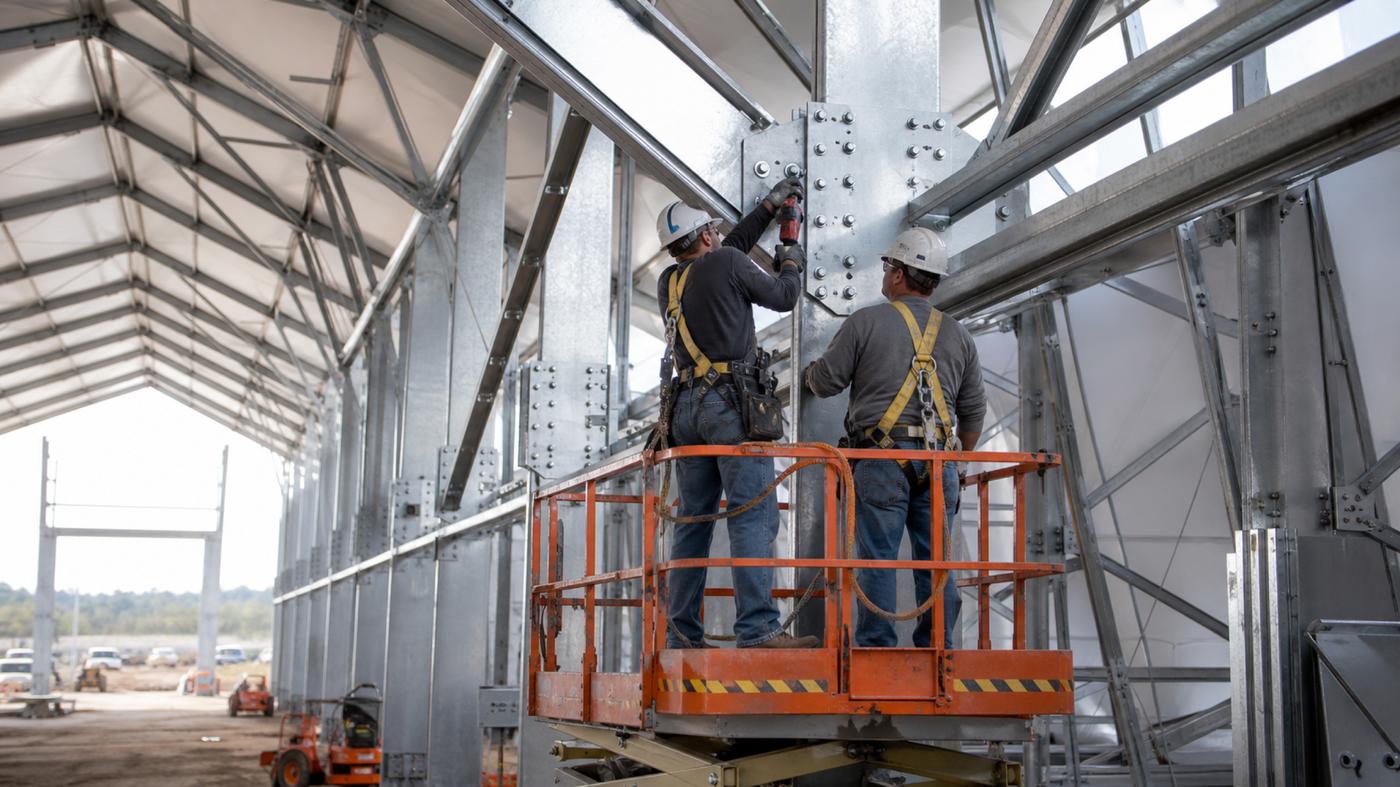

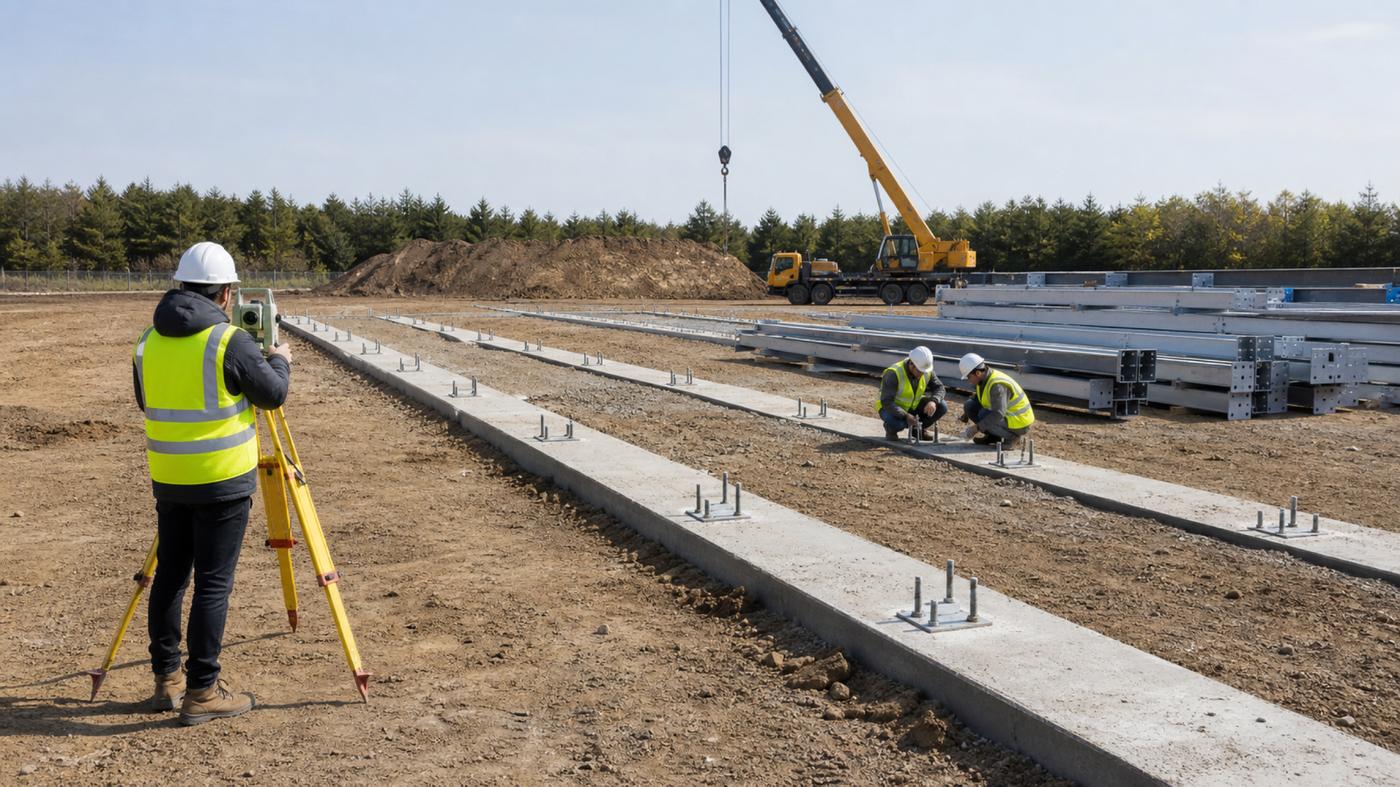

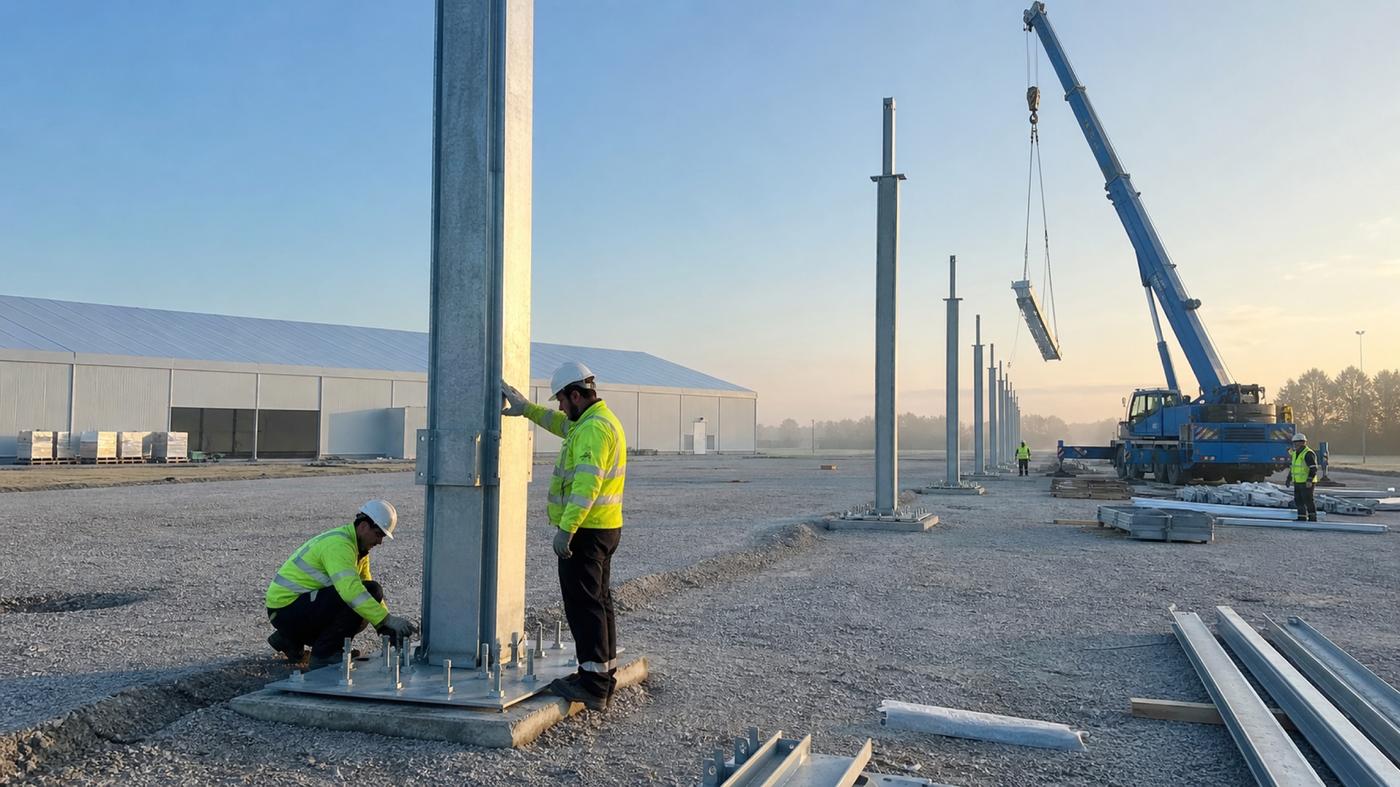

Каждое сопряжение должно передавать предусмотренные усилия и допускать сборку на площадке. Для опор важны реакции и анкеры, для стыков ферм — крепёж и геометрия, для оболочки — распределение натяжения и защита материала. Красивый общий вид не заменяет деталировку.
Кровля и стены из разных материалов
В комбинированном здании проверяют примыкание мембраны к профлисту или сэндвич-панелям, отвод воды и возможность перемещений. Острые кромки не должны повреждать тент. В утеплённом варианте дополнительно прорабатывают непрерывность теплоизоляции и воздухонепроницаемого слоя.
Проёмы, цоколь и инженерные проходки
Ворота и двери требуют собственного обрамления; вырез в готовом полотне без усиления не является монтажным решением. У цоколя учитывают влагу, загрязнения и механические воздействия. Проходки коммуникаций согласуют до изготовления, чтобы определить крепления и герметизацию.
Что согласовать на чертежах
Запросите расположение, размеры и марки элементов, крепёж, материалы уплотнений, последовательность монтажа и контрольные параметры. Если узел закрывается облицовкой, порядок его приёмки определяют до закрытия. Изменения на площадке фиксируют и согласуют с ответственным проектировщиком.
В ТЕХНИЧЕСКОЕ ЗАДАНИЕ
Параметры для согласования
| Параметр | Что согласовать |
|---|---|
| Опора | Плита, анкеры, отметка и передача усилий |
| Ферма | Стык, крепёж, монтажные зазоры и доступ |
| Оболочка | Кедер / крепление, усиление и натяжение |
| Тепловой контур | Непрерывность слоёв, герметизация и тепловые мосты |
