Размеры ангара и полезное пространство

Начинайте с того, что должно помещаться внутри

Для склада нужны стеллажи, груз, маршруты погрузчиков и зоны приёмки. Для техники — габариты машин с навесным оборудованием и пространство обслуживания. Для спорта — игровая зона, свободная высота и безопасные отступы. Эти данные формируют внутренний полезный объём, после чего подбирается геометрия оболочки.

Наружная ширина, расстояние между осями опор и ширина в свету — разные размеры. Толщина ферм, утепление, облицовка и инженерные коммуникации занимают часть пространства. В задании нужно указать, какой именно размер требуется сохранить.

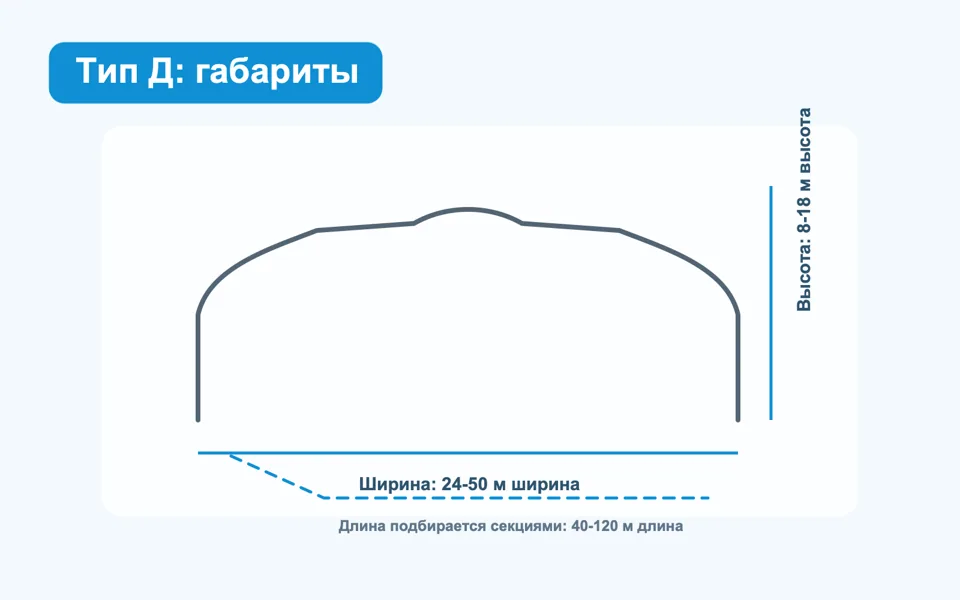

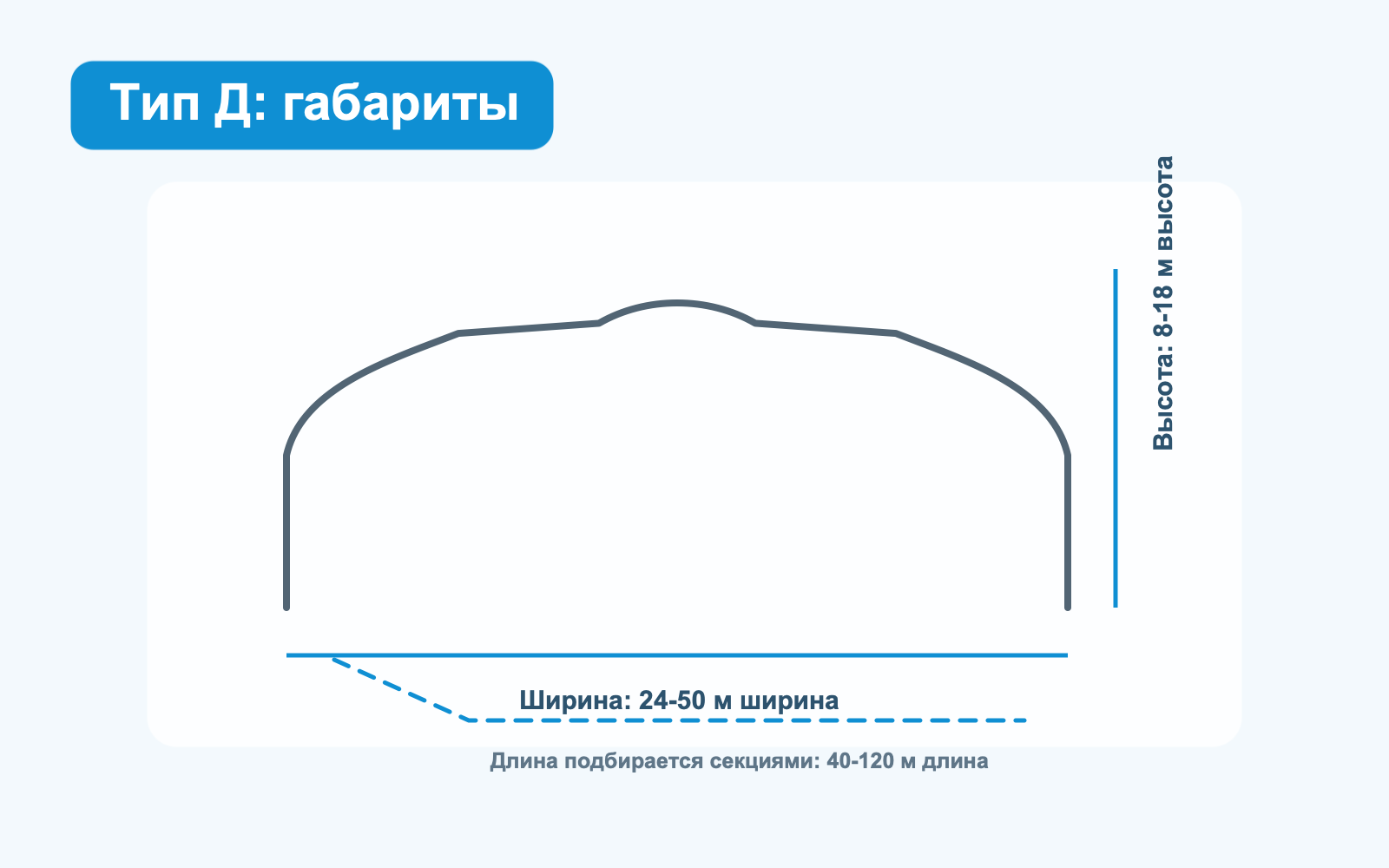

Высота в коньке не описывает всё помещение

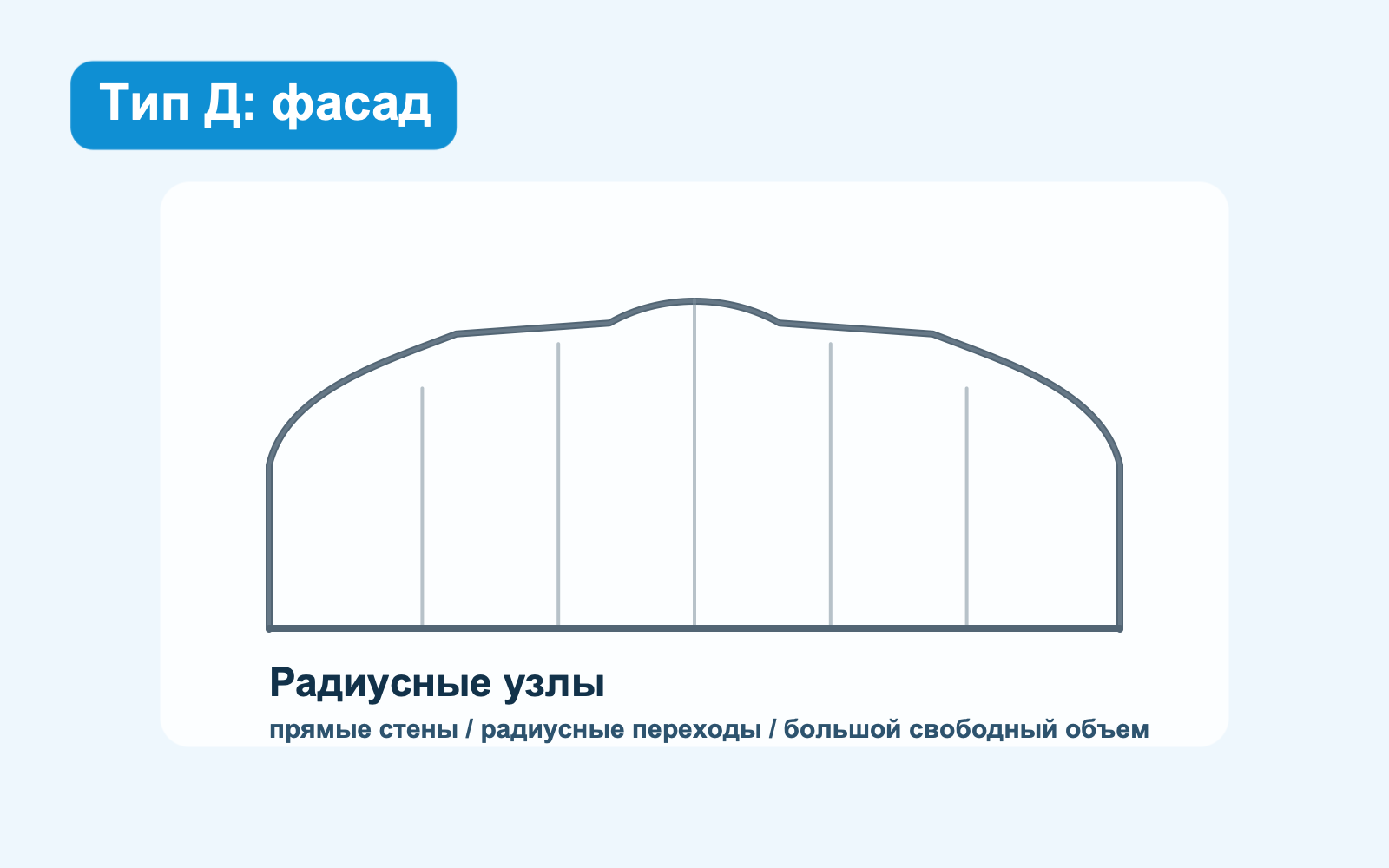

У арочного ангара свободная высота меняется по ширине. Прямые стены облегчают размещение высокого оборудования у боковой границы, но полезный контур всё равно ограничивают внутренние пояса ферм и коммуникации. Проверьте поперечный разрез с нужными высотами в конкретных точках.

В воротах учитывают чистый проход при открытом полотне, направляющие и приводы. Для машины важны не только высота кузова, но и выступающие элементы; для погрузчика — положение мачты и груза. Запасы назначают по реальному сценарию движения, а не универсальной прибавкой.

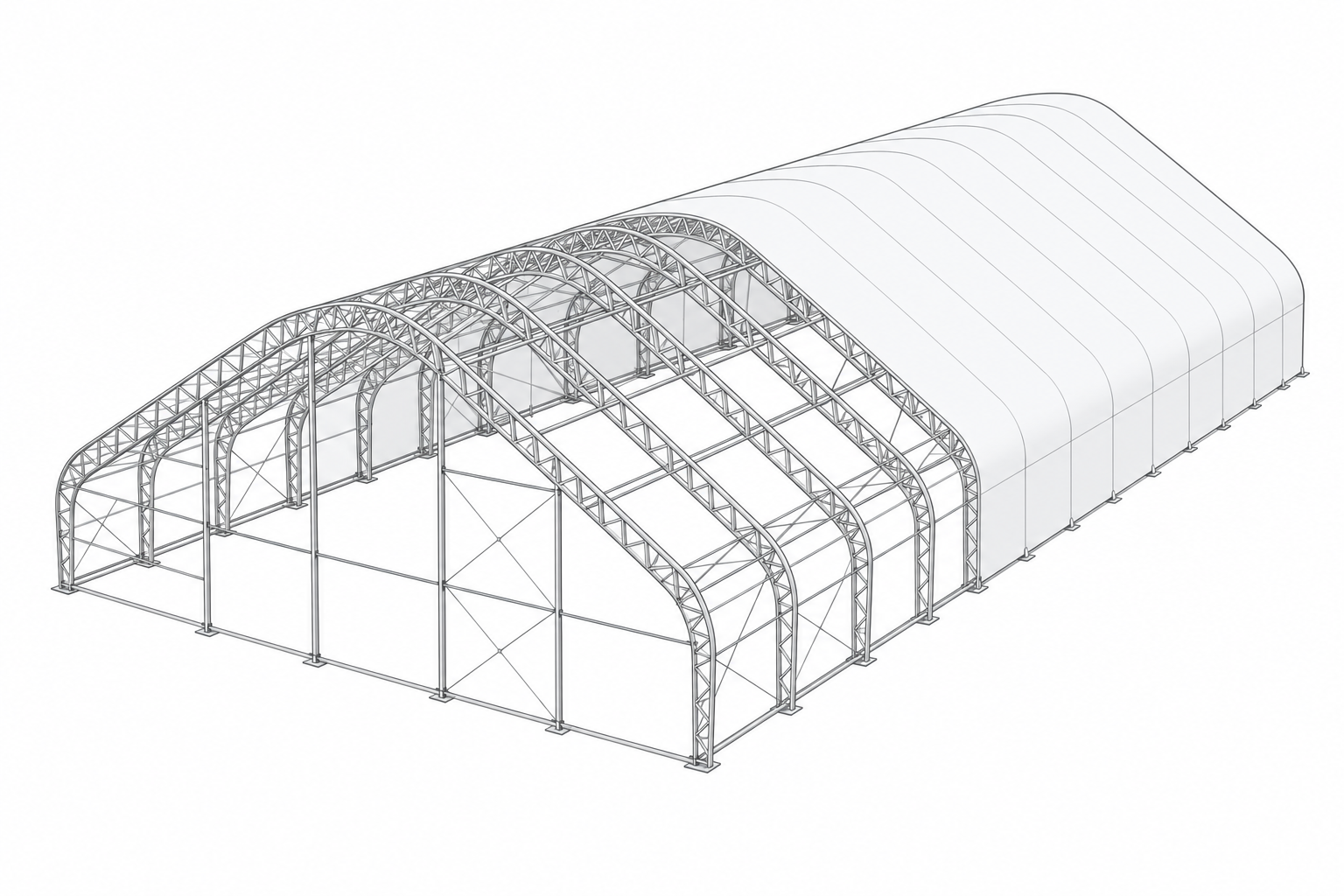

Длина и шаг рам

Длину увязывают с модульной схемой каркаса, проездами и размещением оборудования. Возможность дальнейшего удлинения стоит обсудить сразу: влияют торцевые связи, проёмы, фундамент и инженерные системы. Обещание расширения без изменения проекта подходит не каждому зданию.

Как согласовать размеры без двусмысленности

Подготовьте план с оборудованием, маршрутами, воротами и дверями. На разрезе отметьте минимальную свободную высоту над рабочими зонами. Отдельно укажите колонны / опоры, которые недопустимы внутри, подвесные нагрузки и зоны обслуживания. Перед изготовлением утвердите размерную схему и точку отсчёта высот.
